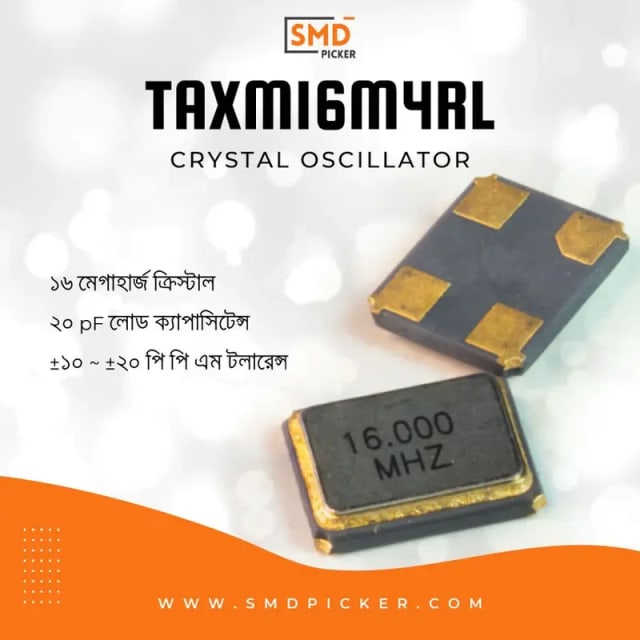

16MHz SMD Crystal Resonator TAXM16M4RLBCCT2T
| Manufacturer: | Yajingxin |
| Part Number: | TAXM16M4RLBCCT2T |
| SKU: | SCR10646 |
Standard delivery: 3-5 business days
Specifications
| Manufacturer | Yajingxin |
| Manufacturer Part No. | TAXM16M4RLBCCT2T |
| brand | Yajingxin |
| easyeda-id | C164049 |
| external-load-capacitor | 20pF |
| frequency | 16mHz |
| manufacturer-part-number | TAXM16M4RLBCCT2T |
| mounting | SMD/SMT |
| operating-temperature | -40℃~+85℃ |
| package-size | 3225 - 4P, 3225 |
16MHz SMD Crystal Oscillator : TAXM16M4RLBCCT2T
TAXM16M4RLBCCT2T হলো একটি উন্নত মানের 16MHz SMD ক্রিস্টাল, যেটা নির্ভুলতার সাথে ফ্রিকোয়েন্সি নিয়ন্ত্রণে ব্যবহৃত হয়। এটি 20 পিএফ লোড ক্যাপাসিট্যান্সে কাজ করে, যার ফ্রিকোয়েন্সি টলারেন্স ২৫°C তাপমাত্রায় -10 ppm থেকে +10 ppm এর মধ্যে থাকে। ক্রিস্টালটির শান্ট ক্যাপাসিট্যান্স 0 থেকে 5 পিএফ
OUTLINE DIMENSIONS(UNIT:mm)
Absolute Maximum Ratings
| Parameter | Symbol | Rating | Unit |
|---|---|---|---|
Frequency | f | 16 | MHz |
Frequency Tolerance | Δf/f | ±10 | ppm |
Frequency Stability | ΔfSTAB @ Tmax | ±15 | ppm |
Load Capacitance | CL | 20 | pF |
Drive Level | PMAX | 100 | µW |
Aging @ 25°C | ΔfAGE | ±5 | ppm |
Operating Temperature | TOP | -40 to +85 | °C |
Storage Temperature | TSTG | -55 to +125 | |
Equivalent Series Resistance | ESR | 40 | Ω |
