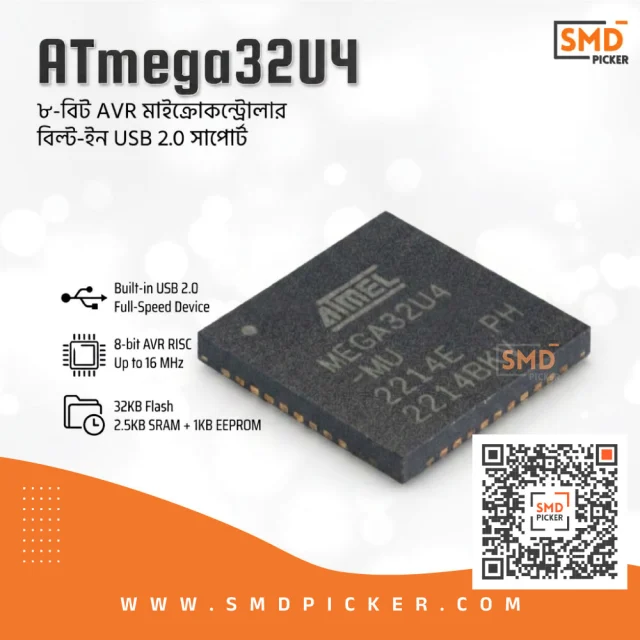

ATMEGA32U4-MU 8 Bit ATmega32 Series Microcontrollers
| Manufacturer: | Microchip Tech |
| Part Number: | ATMEGA32U4-MU |
| SKU: | SMC-16164 |
| Manufacturer | Microchip Tech |
| Manufacturer Part No. | ATMEGA32U4-MU |
| adc-channels-resolution | 10-bit (12-Ch) |
| brand | Microchip Tech |
| connectivity | USB 2.0, UART, SPI, I2C |
| dac-channels | None |
| easyeda-id | C112161 |
| eeprom | 1KB |
| gpio-pins | 26 |
| manufacturer-part-number | ATMEGA32U4-MU |
| maximum-clock-speed | 16 MHz |
| mounting | SMD/SMT |
| on-board-ram | 2.5 KB |
| operating-temperature | -40℃~+85℃ |
| operating-voltage-range | 2.7V ~ 5.5V |
| package-size | QFN-44, 7x7mm, VQFN-44-EP(7x7) |
| processor-architecture | 8-bit AVR |
| processor-core-count | single-core |
| product-type-classification | Bare IC / Chip |
| pwm-channels | 4-Ch |
| rohs-compliance-status | RoHS Compliant / Lead-Free |
| wireless-connectivity | None |
Product Overview
The ATMEGA32U4-MU is a high-performance, low-power Atmel 8-bit AVR® RISC-based microcontroller. The standout feature of this component is its fully integrated, on-chip USB 2.0 full-speed/low-speed device module, which eliminates the requirement for any external USB-to-Serial bridge chip. Running natively at up to 16 MIPS throughput at 16MHz, it represents the core architecture trusted worldwide for compact, reliable, and directly programmable hardware projects like macro-pads, customized keyboards, and specialized USB interfaces.
Key Features
- Advanced RISC Architecture: High-efficiency execution with 135 powerful instructions (most executed in a single clock cycle) combined with 32 x 8 general-purpose working registers.
- Integrated USB 2.0 Controller: Complete hardware support for Full-speed (12Mbit/s) and Low-speed (1.5Mbit/s) transfers with 6 programmable endpoints.
- Ample Memory Capacity: Features 32KB of In-System Self-Programmable Flash memory, 2.5KB of internal SRAM, and 1KB of EEPROM for non-volatile parameter logging.
- On-Chip Hardware Peripherals: Includes a 12-channel, 10-bit Analog-to-Digital Converter (ADC) with differential channels, multiple flexible PWM channels, and an independent programmable USART with flow control.
- Power & Debug Optimization: Packed with 6 versatile sleep modes to balance processing speed with ultra-low power drainage, plus a JTAG interface for boundary-scan capabilities and seamless debugging.
Technical Specifications
Detailed technical characteristics derived from the authentic component datasheet summaries:
| Attribute | Specification Details |
|---|---|
| Core Architecture | 8-Bit AVR RISC |
| Flash (Program) Memory | 32 KB (In-System Programmable) |
| Internal SRAM | 2.5 KB |
| EEPROM Memory | 1 KB |
| USB Interface | USB 2.0 Full-Speed / Low-Speed Module |
| Max Operating Frequency | 16 MHz at 4.5V – 5.5V (8 MHz at 2.7V) |
| Operating Voltage Range | 2.7V to 5.5V |
| Programmable I/O Lines | 26 I/O Pins (CMOS output / LVTTL input) |
| A/D Converter (ADC) | 12-Channel, 10-Bit ADC |
| Hardware Timers | 4 Modules (1x 8-bit, 2x 16-bit, 1x 10-bit High-Speed with PLL) |
| Communication Interfaces | USART (with Hardware Flow Control), SPI, 2-Wire (I2C) |
| Package / Case | 44-Pin QFN (7x7 mm layout) |
| Operating Temperature | Industrial (-40°C to +85°C) |
Common Applications
The ATMEGA32U4-MU is highly favored for designing custom mechanical keyboards (such as the GH60 or Ergodox layouts), custom USB flight simulators, game controllers, automated DAQ (Data Acquisition) hardware, and minimalist development board implementations.
Advanced Power Management & Clock Flexibility
The ATMEGA32U4-MU is highly engineered for efficiency, featuring six distinct power-saving sleep modes, including Idle, ADC Noise Reduction, Power-save, Power-down, Standby, and Extended Standby. This makes it an exceptional choice for battery-operated peripherals and handheld devices where conserving milliwatts is crucial. Furthermore, the chip integrates an internal calibrated RC oscillator, allowing it to run without any external timing components in cost-sensitive or space-constrained layouts where native USB functionality isn't running at full-speed protocols.
Robust Peripheral Integration for Developers
Beyond its iconic USB capabilities, this microcontroller acts as a powerhouse for hardware interfacing. It integrates a 12-channel, 10-bit analog-to-digital converter (ADC) that supports differential voltage inputs with programmable gain, making it incredibly precise for reading analog sensor data. Combined with a hardware USART for serial communication, a Master/Slave SPI serial interface, and a byte-oriented 2-wire serial interface (I2C compatible), the ATMEGA32U4-MU effortlessly bridges the gap between raw physical computing and complex desktop software ecosystems.
Microcontroller Comparison: ATMEGA32U4-MU vs. ATMEGA328P-AU
When selecting a core for your next hardware design, understanding architecture differences is key. Below is a direct comparison between the native-USB ATMEGA32U4-MU and the standard ATMEGA328P-AU used in typical Arduino setups:
| Feature / Metric | ATMEGA32U4-MU (Leonardo Core) | ATMEGA328P-AU (Uno/Nano Core) |
|---|---|---|
| Core Architecture | 8-Bit AVR RISC | 8-Bit AVR RISC |
| Native USB Support | Yes (Built-in transceiver; directly emulates Keyboard/Mouse) | No (Requires an external USB-to-Serial converter like CH340 or CP2102) |
| Flash Memory Size | 32 KB | 32 KB |
| SRAM Capacity | 2.5 KB (More buffer space) | 2 KB |
| EEPROM Memory | 1 KB | 1 KB |
| ADC Channels | 12-Channel, 10-Bit ADC | 8-Channel, 10-Bit ADC |
| Hardware PWM Pins | 7 Pins (Includes high-speed PLL timer) | 6 Pins |
| Best Suited For | Custom Mechanical Keyboards, Macro-pads, HID Controllers, direct USB projects | General-purpose automation, small sensor nodes, basic Arduino Nano/Uno replacements |
৪. AVR CPU কোর (AVR CPU Core) — বিস্তারিত গাইড
একটি মাইক্রোকন্ট্রোলারের আসল "মস্তিষ্ক" বা ব্রেন হলো তার CPU (Central Processing Unit) কোর। ATmega32U4 মাইক্রোকন্ট্রোলারে ব্যবহার করা হয়েছে উন্নত হার্ভার্ড আর্কিটেকচার ভিত্তিক 8-Bit AVR কোর। এর মূল কাজ হলো প্রোগ্রাম মেমোরি থেকে কোড বা ইন্সট্রাকশনগুলো সঠিকভাবে রিড করা, সেগুলো প্রসেস করা এবং সেই অনুযায়ী পুরো সিস্টেমকে পরিচালনা করা। একজন বিগিনারের জন্য এই কোরের অভ্যন্তরীণ কাজ করার পদ্ধতি জানা অত্যন্ত জরুরি। নিচে এর প্রতিটি অংশ সহজ বাংলায় বিস্তারিত আলোচনা করা হলো:
৪.১ আর্কিটেকচারের সংক্ষিপ্ত পরিচিতি (Architectural Overview)
AVR কোরটি তৈরি করা হয়েছে Harvard Architecture মেনে। সাধারণ কম্পিউটারে যেখানে ডেটা এবং প্রোগ্রাম একই মেমোরিতে থাকে, হার্ভার্ড আর্কিটেকচারে কিন্তু তা নয়। এখানে প্রোগ্রাম মেমোরি (কোড জমানোর জায়গা) এবং ডেটা মেমোরি (কাজ করার সাময়িক জায়গা) সম্পূর্ণ আলাদা। এর সবচেয়ে বড় সুবিধা হলো, CPU একই সাথে একটি ইন্সট্রাকশন এক্সিকিউট (সম্পাদন) করতে পারে এবং ঠিক পরের ইন্সট্রাকশনটি মেমোরি থেকে ফেচ (তুলে আনা) করতে পারে। এই বিশেষ প্রক্রিয়াকে বলা হয় Pipelining, যার কারণে এই চিপটি প্রতি মেগাহার্টজে প্রায় ১ MIPS (Million Instructions Per Second) স্পিডে কাজ করতে পারে।
৪.২ এরিথমেটিক লজিক ইউনিট (ALU - Arithmetic Logic Unit)
ALU হলো CPU-র ভেতরের সেই মূল গাণিতিক ল্যাবরেটরি যেখানে সব ধরনের হিসাব-নিকাশ হয়। ATmega32U4-এর ALU সরাসরি ৩২টি জেনারেল পারপাস ওয়ার্কিং রেজিস্টারের সাথে যুক্ত। এটি মূলত তিন ধরনের অপারেশন বা কাজ করতে পারে: গাণিতিক বা এরিথমেটিক (যেমন: যোগ, বিয়োগ, গুণ), লজিক্যাল (যেমন: AND, OR, XOR) এবং বিট-ম্যানিপুলেশন (যেমন: কোনো নির্দিষ্ট বিটকে শিফট করা বা উল্টে দেওয়া)। এই কোরের একটি বড় সুবিধা হলো এর অন-চিপ Hardware Multiplier বা গুণক, যা মাত্র ২টি ক্লক সাইকেলের মধ্যে অত্যন্ত দ্রুত গুণের কাজ সম্পন্ন করতে পারে, যা সাধারণ মাইক্রোকন্ট্রোলারে অনেক সময় সাপেক্ষ ব্যাপার।
৪.৩ স্ট্যাটাস রেজিস্টার (Status Register - SREG)
ALU-তে যেকোনো গাণিতিক বা লজিক্যাল কাজ হওয়ার ঠিক পর মুহূর্তেই সেই ফলাফলের অবস্থা কেমন, তা প্রকাশ করার জন্য SREG বা স্ট্যাটাস রেজিস্টার ব্যবহার করা হয়। এটি একটি ৮-বিটের বিশেষ রেজিস্টার, যার প্রতিটি বিট একেকটি বিশেষ সংকেত বা "ফ্ল্যাগ" (Flag) হিসেবে কাজ করে। যেমন:
- I (Global Interrupt Enable): এই বিটটি অন থাকলে মাইক্রোকন্ট্রোলারটি যেকোনো এক্সটার্নাল ইন্টারাপ্ট বা জরুরি সিগন্যালে সাড়া দিতে পারে।
- T (Bit Copy Storage): কোনো নির্দিষ্ট বিটের মান সাময়িকভাবে কপি করে রাখার জন্য এটি ব্যবহৃত হয়।
- H (Half Carry Flag): গাণিতিক অপারেশনে ৩ নম্বর বিট থেকে ৪ নম্বর বিটে কোনো ক্যারি বা ধার গেলে এটি সেট হয় (যা BCD হিসাবে লাগে)।
- S (Sign Bit), V (Two's Complement Overflow), N (Negative): সাইনড বা পজিটিভ-নেগেটিভ সংখ্যার হিসাব ও ওভারফ্লো ট্র্যাক করার জন্য এই ফ্ল্যাগগুলো কাজ করে।
- Z (Zero Flag): কোনো হিসাবের শেষ ফলাফল যদি একদম শূন্য (0) হয়, তবে এই ফ্ল্যাগটি স্বয়ংক্রিয়ভাবে অ্যাক্টিভ হয়ে যায়।
- C (Carry Flag): যোগ বা বিয়োগ করার সময় যদি অতিরিক্ত কোনো সংখ্যা হাতে থাকে বা ধার করতে হয়, তখন এই ক্যারি ফ্ল্যাগটি অন হয়।
৪.৪ জেনারেল পারপাস রেজিস্টার ফাইল (General Purpose Register File)
AVR কোরের কার্যক্ষমতা এত বেশি হওয়ার অন্যতম কারণ হলো এর দ্রুতগতির রেজিস্টার ফাইল। এতে মোট ৩২টি ৮-বিটের জেনারেল পারপাস ওয়ার্কিং রেজিস্টার রয়েছে, যেগুলোকে R0 থেকে R31 নামে ডাকা হয়। এগুলো মূলত CPU-র ভেতরের অত্যন্ত দ্রুতগতির অস্থায়ী মেমোরি। প্রসেসর যখন কোনো কাজ করে, তখন ডেটা সরাসরি র্যাম (RAM) থেকে না নিয়ে এই রেজিস্টারগুলো থেকে নেয়, যা মাত্র ১টি ক্লক সাইকেলে সম্পন্ন হয়।
- R26 এবং R27 মিলে তৈরি হয় X-register
- R28 এবং R29 মিলে তৈরি হয় Y-register
- R30 এবং R31 মিলে তৈরি হয় Z-register
৪.৫ স্ট্যাক পয়েন্টার (Stack Pointer - SP)
মাইক্রোকন্ট্রোলার যখন কোনো সাব-রুটিন (ফাংশন) কল করে অথবা কোনো ইন্টারাপ্ট বা জরুরি কাজের মুখোমুখি হয়, তখন সে বর্তমান কাজটির অ্যাড্রেস বা অবস্থান কোথাও একটা সাময়িকভাবে সেভ করে রাখে, যাতে জরুরি কাজ শেষে আবার আগের জায়গায় ফিরে আসতে পারে। এই সাময়িক ডেটা রাখার জায়গাকে বলা হয় Stack, যা মূলত ইন্টারনাল SRAM-এর একটি অংশ। আর এই স্ট্যাকের বর্তমান অবস্থান বা অ্যাড্রেস ট্র্যাক করার কাজ করে Stack Pointer (SP)। এটি একটি ১৬-বিটের রেজিস্টার (SPL এবং SPH নিয়ে গঠিত) এবং ডেটা পুশ (Push) বা পপ (Pop) করার সাথে সাথে এর মান স্বয়ংক্রিয়ভাবে পরিবর্তিত হয়।
৪.৬ ইন্সট্রাকশন এক্সিকিউশন টাইমিং (Instruction Execution Timing)
ATmega32U4-এর ভেতরের টাইমিং বা কাজের গতি নিয়ন্ত্রণ করে সিস্টেম ক্লক। এর ক্লক সাইকেলটি খুবই লিনিয়ার এবং গোছানো। এর ইন্টারনাল পাইপলাইনিং টেকনোলজির কারণে প্রতিটি ক্লক সাইকেলের সমান্তরালে দুটি কাজ হয়—যখন একটি ইন্সট্রাকশন প্রসেসরের ভেতরে এক্সিকিউট হচ্ছে, ঠিক একই সময়ে মেমোরি বাস ব্যবহার করে পরের ইন্সট্রাকশনটি মেমোরি থেকে তুলে আনা হচ্ছে। এই কারণে মেজরিটি বা অধিকাংশ সাধারণ ইন্সট্রাকশন সম্পন্ন করতে এই চিপের মাত্র **১টি ক্লক সাইকেল** সময় লাগে, যা একে অন্যান্য ট্রাডিশনাল প্রসেসরের চেয়ে বহুগুণ ফাস্ট করে তোলে।
৪.৭ রিসেট এবং ইন্টারাপ্ট হ্যান্ডলিং (Reset and Interrupt Handling)
মাইক্রোকন্ট্রোলারের স্বাভাবিক কাজের বাইরে যখন হঠাৎ কোনো বিশেষ ঘটনা ঘটে (যেমন: টাইমার কাউন্ট শেষ হওয়া, ইউএসবি ডেটা আসা বা কোনো পিনের ভোল্টেজ চেঞ্জ হওয়া), তখন তাকে বলা হয় Interrupt। যখনই কোনো ইন্টারাপ্ট আসে, CPU তার বর্তমান কাজ সাময়িকভাবে থামিয়ে দেয়, স্ট্যাক পয়েন্টারে রিটার্ন অ্যাড্রেস সেভ করে এবং ডেটাশীটে নির্ধারিত Interrupt Vector অ্যাড্রেসে চলে যায়। সেখানে থাকা কোড (যাকে Interrupt Service Routine বা ISR বলা হয়) এক্সিকিউট করার পর সে আবার মূল প্রোগ্রামে ফেরত আসে। আর যখন চিপটি রিসেট (Reset) হয়, তখন সমস্ত রেজিস্টার ডিফল্ট অবস্থায় চলে যায় এবং প্রসেসর একদম শুরুর অ্যাড্রেস ($0000) থেকে পুনরায় কোড চালানো শুরু করে।
৪.৮ আইডিয়াল টিউনিং ও রেসপন্স টাইম
এই কোরের ইন্টারাপ্ট রেসপন্স টাইম অত্যন্ত চমৎকার। একটি ইন্টারাপ্ট অ্যাক্টিভ হওয়ার পর মূল প্রোগ্রাম থেকে ইন্টারাপ্ট ভেক্টরে পৌঁছাতে প্রসেসরের মাত্র ৪টি ক্লক সাইকেল সময় লাগে। এই দ্রুত রেসপন্স টাইমিংয়ের কারণে রিয়েল-টাইম অ্যাপ্লিকেশন, যেমন— হাই-স্পিড ইউএসবি কমিউনিকেশন বা ড্রোন ও রোবোটিক্সের মতো সেন্সিটিভ প্রজেক্টগুলোতে ATmega32U4 অত্যন্ত নিখুঁতভাবে সিগন্যাল প্রসেসিং হ্যান্ডেল করতে পারে।
