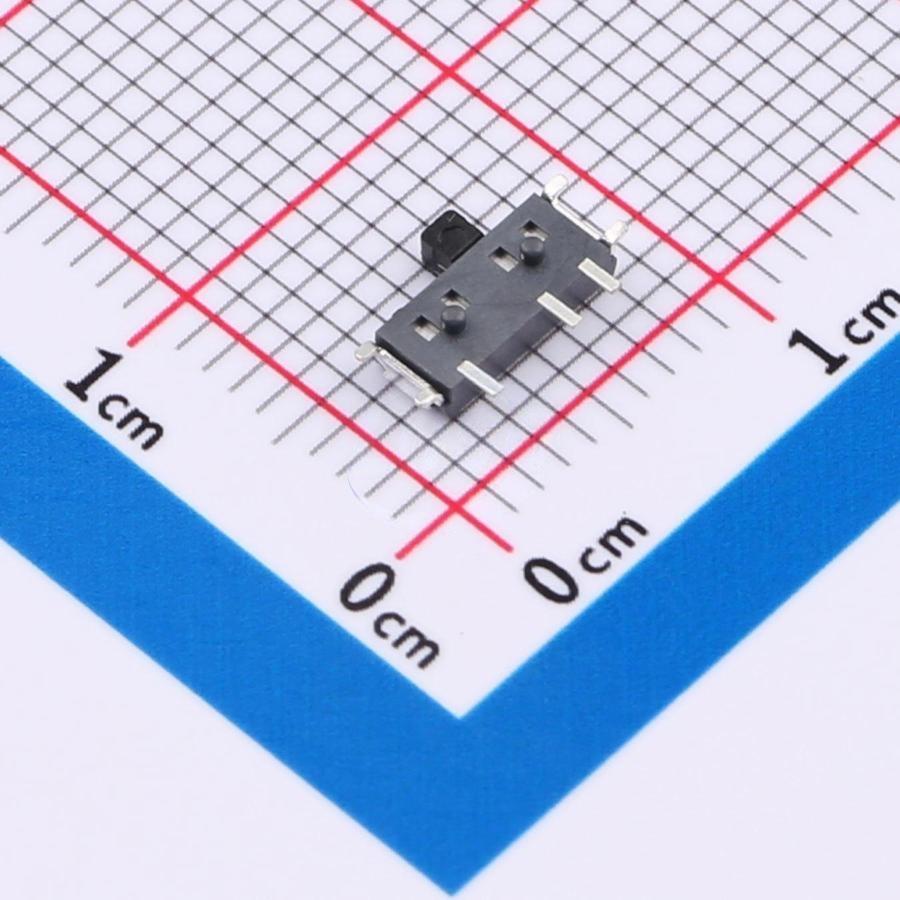

MSK12C02G15-B SPDT SMD Slide Switch (12V 0.1A)
| Manufacturer: | HanElectricity |
| Part Number: | MSK12C02G15-B |
| SKU: | TS-22632 |
| Manufacturer | HanElectricity |
| Manufacturer Part No. | MSK12C02G15-B |
| actuator-cap-color | Black |
| brand | HanElectricity |
| circuit | SPST |
| easyeda-id | C22435661 |
| height | 4.3mm |
| length | 6.6mm |
| manufacturer-part-number | MSK12C02G15-B |
| mounting | SMD/SMT |
| operating-force | 250gf |
| operating-voltage-range | -40℃~+85℃ |
| package-size | 6.7x2.8mm, SMD-7P |
| rated-current | 100 mA |
| rated-voltage | 12V |
| width | 1.45mm |
প্রোডাক্ট পরিচিতি ও বিবরণ (Product Overview)
MSK12C02G15-B হলো HanElectricity ব্র্যান্ডের একটি আল্ট্রা-কম্প্যাক্ট সারফেস মাউন্ট (SMD) স্লাইড সুইচ। এটি মূলত SPDT (Single Pole Double Throw) সার্কিট কনফিগারেশনের ৩-পিন ওয়ালা সুইচ, যা কোনো সিস্টেমের পাওয়ার অন/অফ কিংবা দুটি মোড বা ইনপুটের মাঝে সুইচিং করার জন্য ব্যবহার করা হয়। ১২V DC ভোল্টেজে ১০০mA কারেন্ট রেটিং থাকার কারণে পোর্টেবল গ্যাজেট, ব্লুটুথ ডিভাইস, ছোট মাইক্রোকন্ট্রোলার প্রজেক্ট এবং আইওটি (IoT) সার্কিটে স্থান সাশ্রয়ী সুইচ হিসেবে এটি চমৎকার পারফর্ম করে।
টেকনিক্যাল স্পেসিফিকেশন (Technical Specifications)
| Parameter | Specification | Details |
|---|---|---|
| Model / Part Number | MSK12C02G15-B | SMD Mini Slide Switch |
| Brand / Manufacturer | HanElectricity | HanElectricity Co.,LTD |
| Circuit Type | SPDT (1P2T) | Single Pole Double Throw (3-Pin) |
| Rated Voltage & Current | DC 12V 0.1A (100mA) | Low Power Circuit Operation |
| Handle Height (H) | 1.5mm | Black Actuator (Color: B) |
| Operating Force | 160gf ± 50gf | Tactile & Firm Slide Feel |
| Contact Resistance | < 50mΩ | High Conductivity Terminals |
| Mounting Type | SMD / SMT | Surface Mount Soldering Pads |
কী ফিচার ও এডভান্টেজ
SPDT 1P2T ৩-পিন কনফিগারেশন (Versatile Dual-Mode)
তিন পিনের SPDT টাইপ হওয়াতে সহজেই সিগন্যাল সোর্সিং বা ডুয়াল মোড সিলেকশনের সুইচ হিসেবে ব্যবহার করা যায়।
কমপ্যাক্ট SMD ফুটপ্রিন্ট (Space-Saving)
সারফেস মাউন্ট ডিজাইন ও ১.৫ মিমি হ্যান্ডেল হাইট হওয়াতে পিসিবি বা সার্কিট বোর্ডের ওপর বেশ কম জায়গা নেয়[cite: 5]।
নিখুঁত ও স্মুথ ক্লিক কন্টাক্ট (Low Resistance)
১৬০ গ্রাম রেটেড অপারেটিং ফোর্সের কারণে ব্যবহারে সুন্দর ফিডব্যাক পাওয়া যায় এবং কন্টাক্ট রেজিস্ট্যান্স ৫০ মিলি-ওহমের নিচে থাকায় লস অনেক কম[cite: 5]।
